红叶杰 F663 液态发泡硅胶｜智能穿戴 TWS 耳机专用

一、产品简介

发泡成型反应原理

1. 交联反应：形成高柔软、高回弹有机硅弹性骨架，反复压缩不永久变形；
2. 化学发泡反应：Si-H 键温和生成密闭微型气孔，发泡倍率 2~7 段可调，全线线收缩率≤0.1%，0.5~2mm 超薄腔体灌注无空洞、无分层，满足穿戴微型精密件尺寸公差要求。



二、针对智能穿戴八大核心优势

1. 超低 VOC 低离子无析出，不腐蚀电子元器件

   经过低环硅提纯改性，D4/D5 含量远低于欧盟 REACH 限值，无油份迁移，长期使用不会污染电路板、喇叭、充电触点，解决 PU 泡棉出油腐蚀耳机故障痛点。
2. 超薄轻量化，适配穿戴轻薄化设计

   固化密度最低 0.25g/cm³，同等填充体积比传统泡棉减重 70%，可做 0.5mm 极薄发泡层，适配耳机、手表狭小内部空间，不挤占电池容积。
3. ≤0.1% 超低收缩，微型腔体成型零偏差

   市面普通发泡硅胶收缩 0.3% 以上，微小型腔填充后变形、间隙超标；F663 加成型无小分子释放，成型尺寸稳定，穿戴装配良率提升 95%。
4. 高回弹闭孔结构，减震隔音双效

   回弹率≥90%，闭孔吸水率＜3%，跌落、震动测试有效保护喇叭与主板，同时隔绝腔体杂音，提升耳机声学效果。
5. 改良铂金抗中毒配方，兼容各类塑胶壳体

   可直接粘接 PC、ABS、LDS 塑胶、金属中框，轻微接触 PVC、橡胶不会出现固化发粘，穿戴多材质外壳生产无需复杂底涂预处理。
6. 自动化点胶专用粘度，适配高速流水线

   混合粘度 8000~10000mPa・s，流动性适中，细针头自动点胶不堵枪、无断胶；25℃操作 2~8min，加温 60℃仅 20min 完全固化，匹配 3C 高速量产线。
7. 环保全认证，内外销穿戴通用

   通过 RoHS、REACH、FDA，阻燃定制款 UL94-V0，出口欧美、东南亚穿戴产品报关检测一次通过。
8. 全流程配套技术服务

   免费试样、工程师上门调试点胶工艺，解决灌胶气泡、发泡不均、厚度不达标的量产难题，原厂质量问题一月包退换。

三、全行业应用范围

1. 智能穿戴（核心场景）

   TWS 蓝牙耳机腔体减震填充、智能手表 / 手环主板缓冲、充电仓密封隔音、运动耳机防水发泡衬垫；
2. 新能源储能

   电池 PACK 间隙隔热、电芯缓冲阻燃垫片、充电桩密封发泡；
3. 医疗仿真

   影视人偶、康复护具、母婴软垫，FDA 食品级可接触肌肤；
4. 文创手板

   树脂、石膏玩偶轻量化内填充，降低原料成本；
5. 工业高温密封

   烫金缓冲垫、打印机发泡辊、锅炉保温套管。

四、标准操作流程

1. 配比：A:B=1:1，使用前分别搅拌消除填料沉降，称重误差控制 ±2%；
2. 搅拌脱泡：混合搅拌 2~3min，真空脱泡 2~5min 消除微小气泡，避免穿戴薄胶层出现针孔；
3. 固化工艺：常温 20~40min 完全发泡，60℃加温 20min 快速固化；模具 / 腔体预留 3~7 倍膨胀空间；
4. 禁忌：禁止接触硫、锡、胺类物质，工具专用，不可混用缩合硅胶容器。

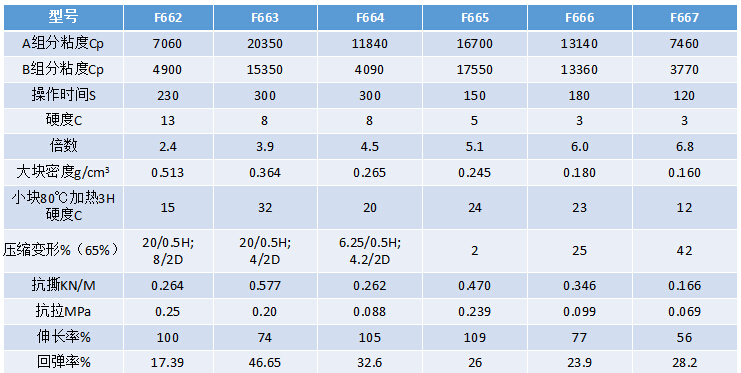

五、F663 标准参数（25℃测试）

六、包装规格
