F665 超低压缩永久变形液态发泡硅胶｜密封减震专

一、产品简介

红叶杰 F665 超低压缩永久变形液态发泡硅胶，是深圳市红叶杰科技针对长期持续受压密封场景开发的铂金加成型双组份闭孔发泡硅橡胶。产品采用 A、B 双组份液态原料，1:1 重量配比混合使用，无需额外添加发泡剂，混合后同步发生交联固化与闭孔发泡反应。核心优势在于极低压缩永久变形，材料在长期持续压缩、静态承压工况下，回弹恢复能力优异，卸压后几乎不残留压缩形变，解决普通发泡硅胶长期受压后永久塌陷、回弹失效、密封失效等痛点。 本产品泡孔细密均匀，闭孔率高，兼具减震缓冲、防水防尘、隔热降噪等综合性能，耐高低温老化，发泡倍率、软硬度、颜色、固化速度均可按需调整，拥有 RoHS、REACH、SGS、ISO9001 全套认证，广泛应用储能设备、精密仪器、大型机柜、轨道交通、模切垫片等需要长期静态承压密封领域，替代传统泡棉与普通发泡硅胶，实现密封件长效稳定服役。

二、产品核心特性

1、超低压缩永久变形，长期承压不塌陷 特殊交联体系优化，长期压缩放置后回弹恢复率高，不会出现永久压塌。持续受压工况下，垫片始终保持足够回弹力维持密封压力，杜绝密封间隙变大、防尘防水失效问题。

2、细密闭孔结构，防护性能稳定可靠 泡孔大小均匀，无大泡空洞，高闭孔率，吸水率低，具备良好防水、防尘、隔音、隔热性能；长期受压、冷热循环，泡孔结构不易破损、不分层。

3、宽温域耐老化，性能衰减极小 可长期在 - 60℃～200℃环境下工作，耐湿热老化、耐臭氧、耐紫外线。高低温交变环境反复作用后，压缩回弹性能保持稳定，不会快速老化发硬、弹性衰减。

4、应力释放均衡，适配精密设备密封 材料弹性柔和均衡，装配后不会对精密壳体造成过大挤压应力，既能保持密封压紧力，又可以保护精密元器件外壳，适合薄壁、精密腔体密封填充。

5、工艺适配性强，支持自动化量产 AB 胶粘度适中，流动性良好，支持自动点胶、低压灌注、模具成型、片材模切加工；常温固化或加温加速固化均可，原有产线无需大幅改造，发泡倍率与硬度可定制。

6、环保合规，满足海内外项目审核 不含重金属、有害增塑剂，全套检测资质齐全，RoHS、REACH、SGS、ISO9001、MSDS，满足工业设备国内入库及外贸出口环保审核。

三、主要应用领域

储能新能源行业：储能舱、电池模组长期承压密封缓冲垫片； 轨道交通行业：机车柜体、车厢设备密封减震发泡件； 工业工控行业：大型控制柜、精密仪器腔体静态密封垫片； 通讯设备行业：基站机箱、户外通信设备长效承压密封件； 模切加工行业：低永久变形发泡硅胶片，用于各类长期受压密封垫片基材。

四、使用操作说明

1、配比搅拌：AB 双组份按 1:1 重量配比，使用前充分搅拌，填料避免沉降，配比误差控制在 ±2% 以内，保障压缩回弹性能均匀。 2、混合脱泡：搅拌 2~3 分钟至颜色均匀，真空脱泡 2~5 分钟，消除搅拌带入气泡，防止成型件内部空洞影响压缩性能。 3、固化成型：25℃室温可自然固化；60~80℃加温实现快速固化，模具需要预留发泡膨胀空间，保证成型尺寸。 4、使用禁忌：不可接触硫、胺、锡、磷等会导致铂金催化剂中毒的物质，否则会固化不良、发泡异常；混合后的胶料需要在可操作时间内用完，长期承压工况建议提前做压缩老化试样验证。

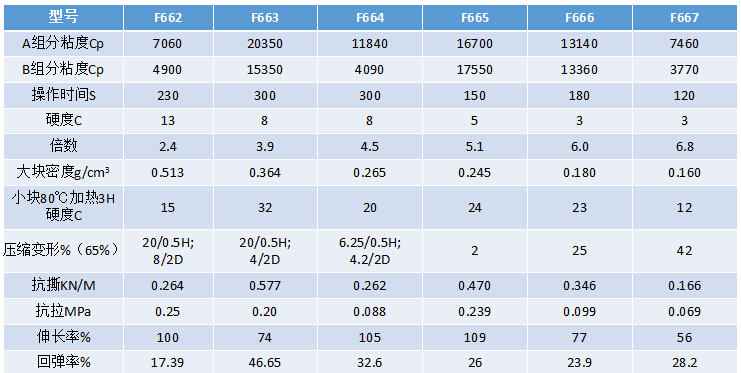

五、产品基础参数（25℃标准环境）

六、包装规格

试样装：1kg、5kg / 套，48 小时极速发货； 中小批量：25kg / 套； 工业量产：200kg、400kg 成套大包装，稳定批量供货。

七、企业技术服务

深圳市红叶杰科技深耕有机硅新材料 28 年，拥有完整功能发泡硅胶产品矩阵，针对长期静态承压密封工况，提供免费试样、压缩永久变形测试、工况选型、配方定制、量产工艺调试一站式技术服务。专业工程师全程对接，解决垫片长期压塌、回弹不足、密封衰减等量产难题，全套检测资料与资质报告随货交付，助力各行业制造企业实现长效密封材料国产化替代。
