F665 高倍率轻量化液态发泡硅胶｜低密度闭孔缓冲

一、产品简介

红叶杰 F665 为铂金加成型双组份液态发泡硅橡胶，A/B 组份按 1:1 重量比进行混合，无需额外添加发泡剂，混合后同步发生交联固化与闭孔发泡反应，该型号发泡倍率可达 5.1 倍，大块密度低至 0.245g/cm³，属于高倍率轻量化发泡硅胶，泡孔细腻密闭，整体重量轻，缓冲减震性能优异。

产品具备稳定的加工适配性，操作时间 150s，适合自动化点胶、灌封、模压成型等多种生产工艺；拥有 RoHS、REACH、SGS 等相关检测认证，硬度、颜色、发泡倍率可根据客户实际工况定制调整，可有效替代传统 EVA、PU 泡棉，广泛应用于电子设备缓冲垫、新能源模组填充、精密仪器减震、模切密封垫片等场景，兼顾轻量化与密封防护双重需求。

二、应用领域

1. 新能源行业：锂电池模组缓冲填充、储能设备内部减震垫片，吸收模组振动冲击，降低整机重量。
2. 电子电器行业：精密工控设备、通讯设备内部防尘密封件，缓冲防护，减少器件震动磨损。
3. 模切加工行业：模切裁切各类薄型发泡垫片、缓冲泡棉，适配大批量卷材、片材加工。
4. 仪器设备领域：精密检测仪器、车载精密部件减震填充，起到缓冲、隔热、降噪作用。
5. 通用工业密封：各类设备轻量化密封垫圈，兼顾密封效果，控制产品整体自重。

三、产品特色

1. 高倍率低密度：发泡倍率 5.1 倍，大块密度 0.245g/cm³，实现材料轻量化，降低成品整体重量。
2. 优异压缩永久变形性能：65% 压缩条件下压缩变形仅 2%，长期受压不易塌陷，密封缓冲寿命长。
3. 闭孔细密泡孔：泡孔均匀密闭，防水防尘效果好，水汽不易渗透，抗受潮老化。
4. 加工兼容性强：双组份液态形态，1:1 配比，可适配自动点胶机、灌胶设备，操作时间 150 秒，适合流水线量产。
5. 物理性能均衡：抗撕、抗拉性能表现良好，回弹稳定，耐高低温，抗老化，可长期工业环境使用。
6. 可定制化：支持调整硬度、发泡倍率、固化速度、颜色，满足不同客户的定制化生产需求。

四、使用说明

1. 配比要求：A 组分与 B 组分严格按照 1:1 重量比例称量混合，配比偏差会直接影响发泡倍率、固化效果。
2. 搅拌混合：将 A、B 料充分搅拌均匀，搅拌时间建议 30‑60s，避免局部混合不均造成发泡不良。
3. 操作时间：本品操作时间为 150s，混合完成后需要在该时间内完成灌胶、点胶、注模作业，超时物料会逐步凝胶无法使用。
4. 固化条件：可常温固化，加温能够加速固化成型；避免接触 N、P、S、Sn 类物质，防止铂金催化剂中毒，出现不发泡、不完全固化现象。
5. 后处理：完全固化后可进行裁切、模切、冲片加工；储存环境需要阴凉避光，密封存放，避免受潮。
6. 安全提示：作业环境保持通风，避免物料接触眼睛，皮肤沾染后及时清水冲洗。

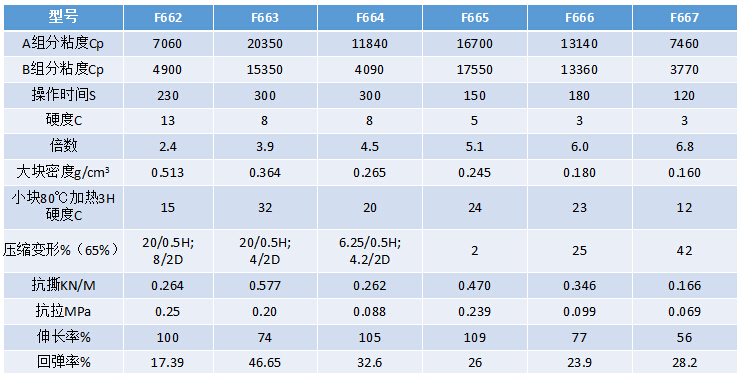

五、技术参数

备注：以上为实验室标准测试数据，实际产品性能会受加工工艺、环境温度、配比因素产生小幅浮动。

六、包装与服务

标准包装为 20kg / 套（A 剂 10kg+B 剂 10kg），支持试样打样，可提供技术工程师上门工艺指导，配套完整检测报告，可根据客户工况调整配方参数。
