HY‑F663 低挥发双组份液态发泡硅胶｜轻量化密封

产品编号：HY-F series
产品品牌：
产品用途：HY‑F663 是深圳红叶杰科技推出的双组份加成型液态发泡硅胶，A/B 组分 1:1 配比混合，依靠铂催化体系同步完成交联与发泡反应，可室温自发泡，也可加温加速固化成型。固化后形成闭孔细密多孔弹性体，区别于传统 PU、EVA 发泡材料，产品低挥发、无小分子析出，兼具硅胶耐高低温、耐老化、绝缘的基础性能，同时实现轻量化、高回弹，适配工业密封、减震缓冲、日用软垫等多类制品生产。原料为液态流体，可浇注、模压成型，泡孔均匀可控，发泡倍率可根据工艺调整，成品手感柔软，表面干爽不渗油.

一、产品简介

红叶杰F663高回弹耐老化液态发泡硅胶，是深圳市红叶杰科技针对户外设备、长期服役工况自主研发的铂金加成型双组份发泡硅橡胶。A、B双组份为可流动液态原料，标准1:1重量配比混合，无需额外添加发泡剂，混合后同步完成交联固化与闭孔化学发泡反应，成型制品泡孔细腻均匀、回弹性能优异、耐候抗老化能力突出。该型号重点优化分子弹性结构与耐老化体系，解决普通发泡硅胶长期户外使用回弹衰减、粉化开裂、密封失效等问题，具备RoHS、REACH、SGS、UL94‑V0阻燃、ISO9001全套权威认证，发泡倍率、硬度、颜色、固化速度均可按需定制，广泛应用于户外电气、光伏设备、露天机械、车载设备、长期服役密封减震制品，是长效耐候发泡缓冲密封的优选国产原料。

反应原理：A组分包含高弹性乙烯基硅氧烷与高活性铂金催化剂；B组分搭载耐老化改性含氢硅油。A、B组分充分混合后，一方面通过加成交联构建高韧性、高回弹硅胶弹性基体，另一方面通过可控析氢反应生成密闭微型气泡，形成稳定细密闭孔蜂窝结构；发泡倍率2‑6倍自由调节，线收缩率≤0.1%，异形型腔、薄壁构件成型尺寸精准，无空洞、不分层，长期使用结构稳定。

二、产品核心特色

1、超高回弹性能，长期受压不易松弛

优化弹性分子交联网络，回弹率≥95%，抗应力松弛能力优异，设备长期震动、持续压紧工况下，依旧保持稳定密封缓冲性能，不会出现弹性衰减、密封缝隙变大等问题，大幅延长制品使用寿命。

2、超强耐候抗老化，适配户外严苛工况

添加耐紫外线、抗臭氧改性组分，可长期耐受户外日晒、雨淋、冷热交替环境，杜绝普通泡棉、常规发泡硅胶常见的粉化、开裂、变硬、出油等问题，完美适配露天设备长期服役需求。

3、细密闭孔结构，多功能防护一体化

泡孔均匀致密，闭孔吸水率极低，兼具减震缓冲、隔热保温、隔音降噪、防尘防水多重性能，综合防护效果远超PU、EVA传统泡棉，防护性能持久不衰减。

4、超宽耐温区间，工况适配性广

长期使用温度‑65℃～200℃，短时可耐受230℃高温，高低温交变环境下弹性稳定，不脆化、不变形，兼顾极寒低温与设备高温工作工况。

5、低挥发无析出，保护精密设备元器件

原料深度提纯，无小分子物质迁移、无渗油现象，VOC含量极低，不会腐蚀PCB电路板、传感器、精密电气元件，适配户外精密电气设备填充密封。

6、改良抗中毒配方，生产容错率高

升级铂金催化体系，轻微接触普通橡胶、塑胶、油墨等材质不易出现固化不良、发泡不均问题，可稳定粘接金属、ABS、PC、陶瓷等多种基材，量产稳定性强。

7、工艺兼容性强，适配全量产模式

胶体粘度适中，流动性优异，支持手工浇注、自动点胶、低压灌注等多种生产工艺，可常温自然固化，也可加温快速成型，工厂现有产线无需改造，适配大小批量生产。

8、阻燃可定制，满足电气安全规范

可选UL94‑V0阻燃等级，遇明火自熄，有效规避电气设备起火风险，满足户外电气、光伏设备安全使用标准。

9、一站式技术服务，助力量产落地

支持免费试样测试，工程师可根据户外工况、模具结构、使用环境，定制调整发泡倍率、硬度与固化参数，全程解决量产回弹不足、老化失效、发泡不均等技术难题。

三、主要应用领域

户外新能源设备：光伏逆变器、户外储能机柜、光伏组件缓冲密封、充电桩隔热减震填充；

露天工业装备：户外控制柜、露天机械设备门体密封、管路隔热防护、风机隔音减震填充；

车载交通设备：汽车外饰密封缓冲件、车载户外设备减震隔热垫、轨道交通户外构件填充；

精密户外电子：户外通信基站、仪器仪表防水防尘发泡密封件；

通用长效制品：需要长期户外服役、高回弹要求的异形发泡垫片、轻量化缓冲构件。

四、使用操作说明

1、配比搅拌：A胶、B胶严格按照1:1重量配比，使用前分别充分搅拌A、B组分，消除填料沉降，配比误差控制在±2%以内，避免出现发泡倍率失衡、回弹性能下降等问题。

2、混合脱泡：充分搅拌2‑3分钟至胶体颜色均匀无纹路，真空脱泡2‑5分钟，消除搅拌带入的大气泡，减少制品针孔、空洞缺陷，保障泡孔均匀度与回弹性能。

3、固化发泡条件：25℃常温环境可操作时间4‑9min；室温25‑50min完全发泡固化；60‑80℃加温条件下20min快速成型，厚壁制品建议加温固化，模具需预留2‑6倍发泡膨胀空间。

4、禁忌提醒：严禁接触硫、磷、胺、锡等催化剂中毒物质；搅拌工具、容器、模具专用，禁止混用缩合型硅胶器具；混合后的胶料需在可操作时效内用完，避免提前凝胶失效。

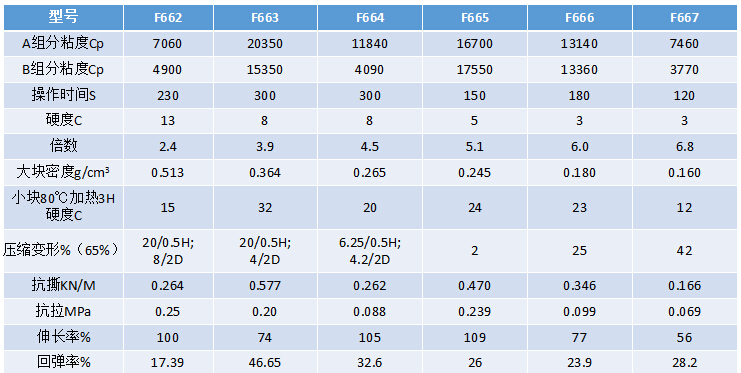

五、F663标准技术参数（25℃标准测试）

项目	参数指标	备注
产品型号	F663高回弹耐老化液态发泡硅胶	红叶杰户外长效服役专用款
体系	铂金加成型双组份	环保无重金属析出
外观	白色液态，支持黑/彩色定制	户外设备优先黑色耐候款
混合配比	A:B=1:1（重量）	特殊工况可定制配比
混合粘度	8000‑10500 mPa·s	适配各类量产工艺
发泡倍数	2‑6倍可调	按需调控软硬与密度
固化密度	0.32‑0.70 g/cm³	倍率越高密度越低
硬度（邵尔C）	7‑18C可调	适配不同密封压缩量
回弹率	≥95%	核心高回弹指标
25℃操作时间	4‑9 min	加温可缩短操作时效
固化条件	室温25‑50min / 80℃约20min	厚制品建议加温固化
线收缩率	≤0.1%	高精度成型保障
耐温范围	-65℃~200℃，短时230℃	全天候耐候适配
阻燃等级	UL94‑V0（定制款）	适配电气安全场景
认证	RoHS、REACH、SGS、ISO9001、MSDS	全套合规资质

六、包装规格

试样装：1kg、5kg；

中小批量：25kg/套；

工业量产：200kg单桶、400kg成套。

七、企业配套服务

深圳市红叶杰科技有限公司，深耕有机硅新材料28年，拥有独立研发实验室与自动化生产车间，构建全系列发泡硅胶产品矩阵，覆盖通用型、耐候高回弹、耐寒、食品级、导电屏蔽等全品类产品，模具硅胶、电子灌封胶、特种功能硅胶均实现自主研发量产。

HY‑F663 低挥发双组份液态发泡硅胶｜轻量化密封

一、产品简介

二、产品核心特色

三、主要应用领域

四、使用操作说明

五、F663标准技术参数（25℃标准测试）

六、包装规格

七、企业配套服务

相关产品

导航栏目

新闻中心

联系我们
