双组份电子灌封硅胶 透明绝缘环保电子元器件灌

双组份透明绝缘灌封硅胶：为电子元器件提供可靠绿色防护
随着电子信息技术的快速迭代，各类电子元器件正朝着高集成、小型化、多功能方向发展，其工作环境也日益复杂，对防护材料的性能提出了多维度要求。在电子元器件灌封领域，一款兼具可靠绝缘性、透明可视性与环保属性的双组份灌封硅胶，正成为众多行业的优选解决方案，为设备稳定运行提供支撑。

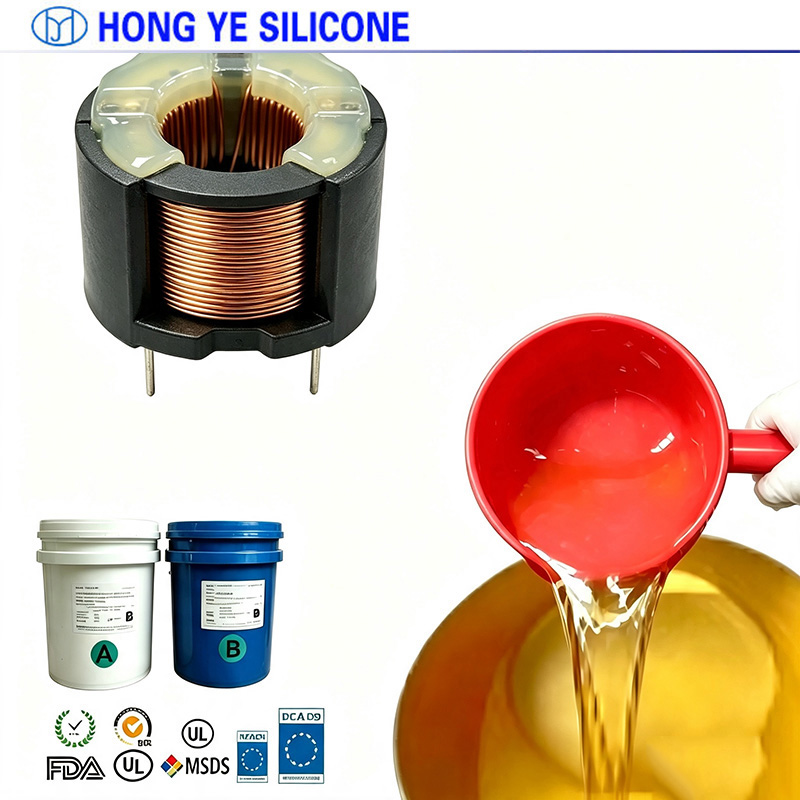

双组份透明绝缘灌封硅胶采用A、B两组分的配比设计，两组分混合时可按固定比例搅拌均匀，操作流程简便，无需复杂设备即可完成现场施工，适配不同规模的生产场景。其混合后粘度适中，具备良好的自流平特性，可均匀包覆在元器件表面，填满微小间隙，避免出现气泡、缺料等缺陷，确保灌封层的完整性与致密性，为元器件打造一层连续的防护屏障。

作为透明属性的灌封材料，这款硅胶打破了传统不透明灌封材料的局限，可直观呈现元器件的内部状态——无论是焊接点的连接情况，还是元器件的外观完整性，都能通过灌封层清晰观察，为后期的设备检测与维护提供便利，无需破坏灌封结构即可排查隐患，大幅降低运维成本。这种可视化设计，尤其适用于需要实时监测内部状态的电子设备，比如工控传感器、医疗监测模块等，为设备的定期检修提供了直观依据。

电气绝缘性能是电子灌封材料的核心要求。这款双组份硅胶固化后，具备良好的体积电阻率与击穿电压，可有效隔绝潮气、灰尘、盐雾等外界干扰，避免元器件因环境影响出现短路、漏电等故障，保障电路的电气稳定性。同时，其固化后形成的弹性灌封层，还能缓冲外部震动与冲击，减少元器件因机械应力导致的损坏，延长设备使用寿命。相较于脆性较强的传统灌封材料，这款硅胶的弹性特性还能适配元器件的微小形变，在设备受到震动或跌落时，进一步降低核心部件受损的风险。

在环保政策趋严与行业绿色发展的背景下，这款灌封硅胶严格遵循相关环保标准，不含铅、汞等有害物质，符合RoHS、REACH等法规要求，生产过程无刺激性气味，使用后也不会对环境造成负担，尤其适合应用于消费电子、医疗电子、食品接触类电子设备等对环保属性要求较高的领域，兼顾产品性能与社会责任，助力行业实现绿色转型。

除基础性能外，这款硅胶还具备良好的耐候性，可在-40℃至150℃的温度范围内保持稳定性能，不会因低温出现脆裂，也不会因高温出现软化变形，适应不同环境下的长期运行需求。其耐老化性能优异，长期使用后不会出现发黄、龟裂等现象，维持灌封层的防护效果不变，为电子设备的长期稳定运行提供了持续支撑。

这款双组份透明绝缘灌封硅胶的应用场景广泛，覆盖消费电子领域的PCB板、电源模块、触控传感器；汽车电子领域的车载控制单元、电池管理系统；工业控制领域的PLC模块、伺服驱动器；以及LED灯饰、安防电子等多个细分领域，为不同类型的电子元器件提供适配的灌封方案，满足多样化的防护需求。

在电子行业对产品可靠性与环保性的双重需求下，双组份透明绝缘灌封硅胶凭借其操作简便、透明可视、绝缘可靠、环保无毒等特性，成为电子元器件灌封领域的重要材料之一，为各类电子设备提供稳定的物理与电气防护，也为电子技术的创新应用提供了坚实的基础支撑。
